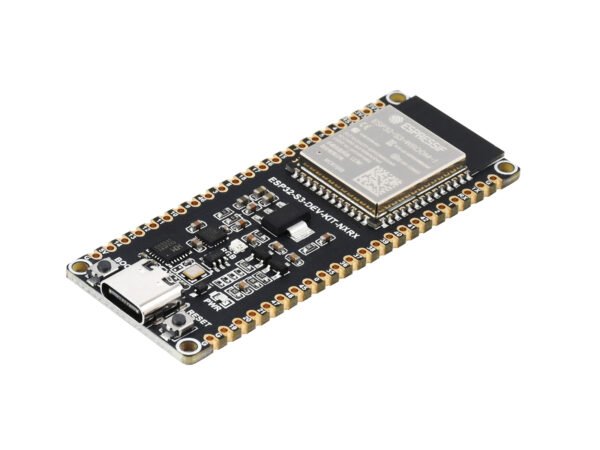

La carte ESP32-S3-WROOM-1 N16R8 embarque le module Espressif ESP32-S3, un SoC double cœur Xtensa LX7 cadencé jusqu’à 240 MHz, associé à 16 Mo de mémoire Flash et 8 Mo de PSRAM. Cette configuration mémoire est ce qui la distingue des cartes ESP32 d’entrée de gamme et la rend confortable pour les applications gourmandes en ressources : traitement d’image, buffers audio, interfaces graphiques.
Que signifie N16R8 sur une carte ESP32-S3 ?
Le suffixe décrit la mémoire du module. N16 désigne 16 Mo de Flash — l’espace où réside votre programme et vos données persistantes. R8 désigne 8 Mo de PSRAM en Octal SPI, une mémoire vive externe qui vient s’ajouter aux 512 Ko de SRAM interne du SoC.
La différence avec une variante N8R8 ou N8R2 est concrète : sans PSRAM suffisante, un framebuffer d’écran couleur, une capture caméra ou un modèle d’inférence embarqué ne tiennent tout simplement pas en mémoire. C’est la raison pour laquelle cette variante est recherchée pour les projets à écran, à caméra ou à traitement de signal.
Connectivité et débogage
La connectivité sans fil couvre le WiFi 802.11 b/g/n en 2,4 GHz ainsi que le Bluetooth 5.0 LE avec prise en charge du Bluetooth Mesh, ce qui permet de couvrir aussi bien des scénarios IoT classiques — cloud, MQTT — que des réseaux maillés locaux. L’antenne est intégrée au circuit imprimé du module.

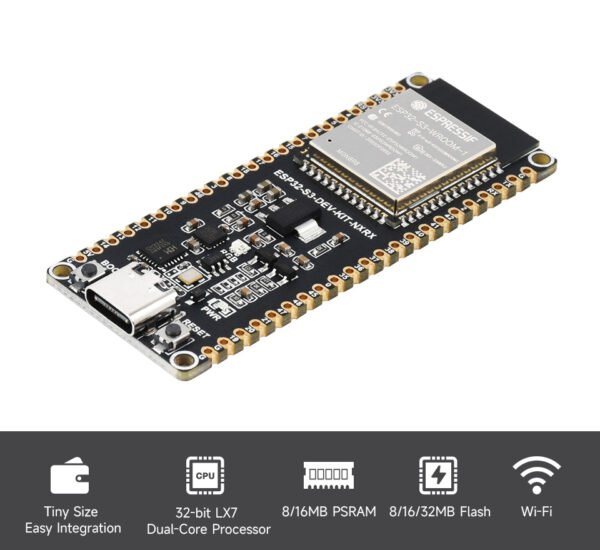

Côté connectique, la carte expose un connecteur USB-C unique. Un concentrateur USB embarqué y présente simultanément deux interfaces : le contrôleur USB-OTG natif de l’ESP32-S3, qui permet le débogage JTAG sans sonde externe, et un pont USB-série pour le flashage et le monitoring. En pratique, vous programmez et vous déboguez avec un seul câble, sans matériel supplémentaire.

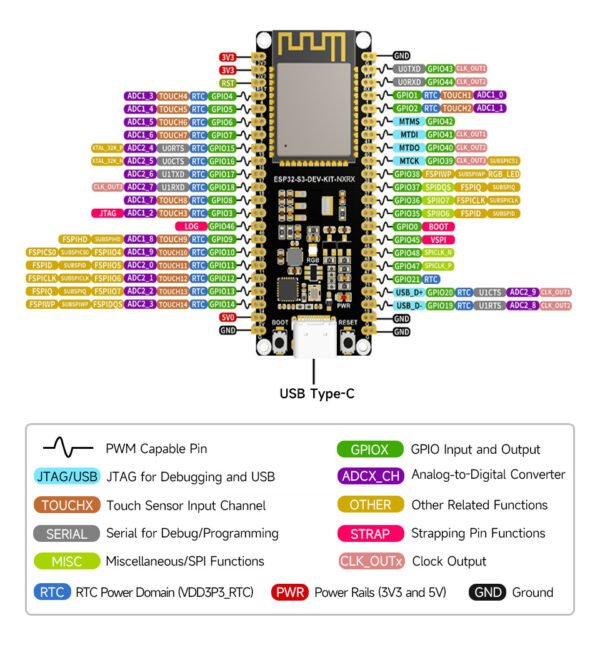

Boutons BOOT et RESET ainsi qu’une LED RGB adressable complètent l’ensemble. Les broches sont disponibles sous forme de trous métallisés : les barrettes ne sont pas pré-soudées.
Pour démarrer
Un câble USB-C suffit pour alimenter et programmer la carte. Prévoyez des câbles Dupont pour le prototypage sur breadboard, et une alimentation externe dès que vous pilotez des charges que le port USB ne peut fournir — relais, moteurs, bandeaux de LED.
La carte est prise en charge par l’écosystème Espressif au complet : ESP-IDF, l’extension Arduino IDE, MicroPython et ESPHome. Les caractéristiques citées ici proviennent de la documentation officielle du module ESP32-S3 chez Espressif ; la fiche technique complète est accessible dans la section Documentation ci-dessous.
À qui elle s’adresse
Cette carte convient aux makers, étudiants et ingénieurs qui développent des objets connectés, des interfaces avec écran, ou des projets demandant plus de mémoire et de puissance de calcul qu’une carte ESP32 classique. Si vous débutez, un kit de démarrage ESP32 regroupe carte, capteurs et accessoires. Le reste de la gamme est réuni dans la catégorie cartes ESP32.
Points clés
- SoC ESP32-S3 double cœur Xtensa LX7, jusqu’à 240 MHz
- 16 Mo Flash + 8 Mo PSRAM — mémoire étendue pour applications avancées
- WiFi 802.11 b/g/n + Bluetooth 5.0 LE avec Bluetooth Mesh
- USB-C avec USB natif OTG/JTAG et pont USB-série via concentrateur embarqué
- LED RGB adressable intégrée, boutons BOOT et RESET
- Compatible ESP-IDF, Arduino IDE, MicroPython et ESPHome
